はじめに
普段の仕事の延長なのですが、RAW画像を簡易現像するPythonツールを作ってみました。
先に、このツールのちょっと特殊な点に触れておきます。
PythonでRAW現像といえば、市販カメラで撮影したRAWファイル（DNGやARWなど）をrawpyで読み込む方法がよく紹介されています。こうしたRAWファイルには、カメラ名やベイヤーパターン、ブラックレベル、ホワイトバランスなど、現像に必要なさまざまな情報がメタデータとして記録されており、rawpyを使えばそれらを取得して現像処理に利用できます。
一方開発現場では、試作品や評価キットで撮影したまだ十分なメタデータを持たないRAWデータを扱うことがあります。そんなときは、仕様書を確認しながら現像パラメータを自分で指定しなければなりません。
また、市販カメラが出力するRAWファイルには、圧縮をはじめ、機種によっては各種の補正や変換が施されている場合があります。通常の写真用途では必要な処理ですが、センサー出力に近い状態で評価したい場合には、こうした処理を避けたいこともあります。
そのため開発現場では、あえて評価キット等から出力したより生の状態に近いRAWデータを使用することもしばしばあります。
というわけで今回は、メタデータを持たない生のRAWデータも扱えるよう、rawpyには頼らず、NumPyのみを使って現像処理を組み立てる方針でツールを作成しました。
目次
完成結果

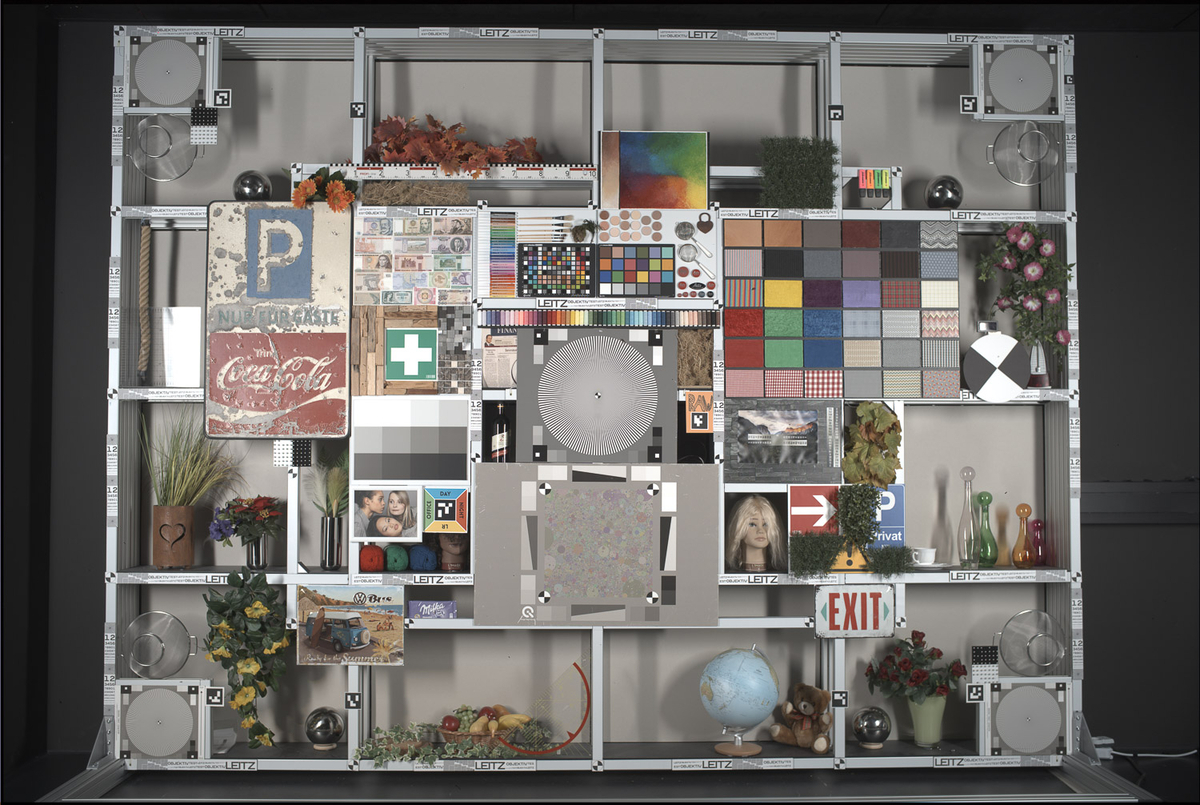

こちらが完成結果のカラー画像です。
詳しくは後ほど解説しますが、このツールでは画像処理パイプラインのうち、基本的なもののみを扱っています。
途中結果もPNGとして保存するため、各処理による変化を確認できます。
なおRAW画像の撮影には(会社に転がっていた)某社製センサ評価キットを使いました。
簡易RAW現像ツールのダウンロードと使い方
【ダウンロード】
作成したツールは以下からダウンロードできます。
[basic-raw-developerをダウンロード（ZIP：約189MB）]
basic-raw-developer.zip - Google ドライブ
ZIPにはソースコードと動作確認用のRAW画像2枚が含まれています。そのため、展開後すぐに処理を試せます。
basic-raw-developer
カメラ由来の現像用メタデータを持たない、ベイヤーRAW画像を現像する簡易Pythonツールです。
1画素を2バイトの符号なし整数として保存したRAWファイルを読み込み、以下の処理を行います。
・ブラックレベル補正
・ホワイトバランス補正
・デモザイク
・正規化
・ガンマ補正
ARWやDNGなどのカメラRAW形式ではなく、イメージセンサーなどから出力されたシンプルな画素データを処理することを目的としています。
【動作確認環境】
以下の環境で動作を確認しています。
・OS：Windows 11
・Python：3.14.6
・NumPy：2.5.1
・Matplotlib：3.11.1
・Pillow：12.3.0
ほかのWindows環境やmacOSでは未検証です。Pythonと必要なライブラリをインストールすれば動作する可能性がありますが、すべての環境での動作は保証していません。
【フォルダ構成】
basic-raw-developerフォルダには、以下のファイルとフォルダが含まれています。
・input
入力RAWファイルを保存するフォルダです。
・output
処理結果のPNG画像を保存するフォルダです。
・tools
RAW現像の各処理を実装したPythonモジュールが入っています。
・main.py
RAW現像パイプラインを実行するメインプログラムです。
・requirements.txt
必要なPythonライブラリが書かれています。
・README.md
ツールの説明が書かれています。
【インストール】
ターミナルでbasic-raw-developerフォルダへ移動し、必要なライブラリをインストールします。
Windowsの場合：
python -m pip install -r requirements.txt
macOSの場合：
python3 -m pip install -r requirements.txt
【実行方法】
Windowsの場合：
python main.py
macOSの場合：
python3 main.py
ホワイトバランス調整用の画像が表示されたら、無彩色領域をマウスで選択し、Enterキーを押してください。
処理結果はoutputフォルダへ保存されます。
【入力RAWファイルの構造】
入力RAWファイルの画素データには、次の条件があります。
・1画素につき2バイト
・符号なし16bit整数として保存
・バイト順はリトルエンディアン
・非圧縮
・1画素につき1つのベイヤー画素値
ファイルの拡張子は問いません。今回のサンプルでは.binを使用していますが、内部構造が上記の条件を満たしていれば、.rawや.datなどの拡張子でも読み込めます。
10bit、12bit、14bitなどの画素値を、1画素につき2バイトのuint16として保存している場合に使用できます。例えば12bitの画素値であれば、値の範囲は通常0～4095ですが、ファイル内では各画素に2バイトを使用します。
10bit画素値 → 2バイトで保存
12bit画素値 → 2バイトで保存
14bit画素値 → 2バイトで保存
複数の画素を隙間なく詰め込む、10bit packed形式や12bit packed形式には対応していません。
【入力ファイルの変更】
入力ファイルを変更する場合は、main.pyのCALIBRATION_FILEとRAW_FILEを変更します。
CALIBRATION_FILE：
PROJECT_DIR / "input" / "ホワイトバランス用RAWファイル.bin"
RAW_FILE：
PROJECT_DIR / "input" / "現像対象RAWファイル.bin"
CALIBRATION_FILEは、ホワイトバランスのゲイン計算に使用する無彩色画像です。
RAW_FILEは、実際に現像する画像です。
拡張子を変更する場合は、ここで実際のファイル名を指定してください。
【使用上の注意】
このツールでは、入力RAWに関する一部の条件をサンプル画像の仕様に合わせコード内で指定しています。
・画像幅と画像高さの値の格納位置 → 先頭2バイト：画像幅、次の2バイト：画像高さ
・画素データの格納位置 → 5バイト目以降
・ベイヤーパターン → 左上画素がR画素のRGGBパターンとして指定
・ブラックレベル → HOPBエリアを検波し、1022DN@14bitを指定
・ホワイトバランスの求め方 → 無彩色エリアでは画素値はG,B,Rの順になると推定
・正規化に使用するパーセンタイル値 → 99%を指定
・ガンマ値 → 2.2を指定
異なるイメージセンサーやRAW形式を使用する場合は、これらの設定を入力データに合わせて変更してください。特に、画素値のビット深度が変わると、適切なブラックレベルや画素値の範囲も変わる可能性があります。
【対応していないRAW形式】
このツールは、以下のようなカメラRAWファイルを直接読み込むものではありません。
・ARW
・DNG
・NEF
・CR2
・CR3
これらの形式には、メタデータ、プレビュー画像、圧縮された画素データなどが含まれているため、専用の読み込み処理が必要です。
RAW現像処理の全体像

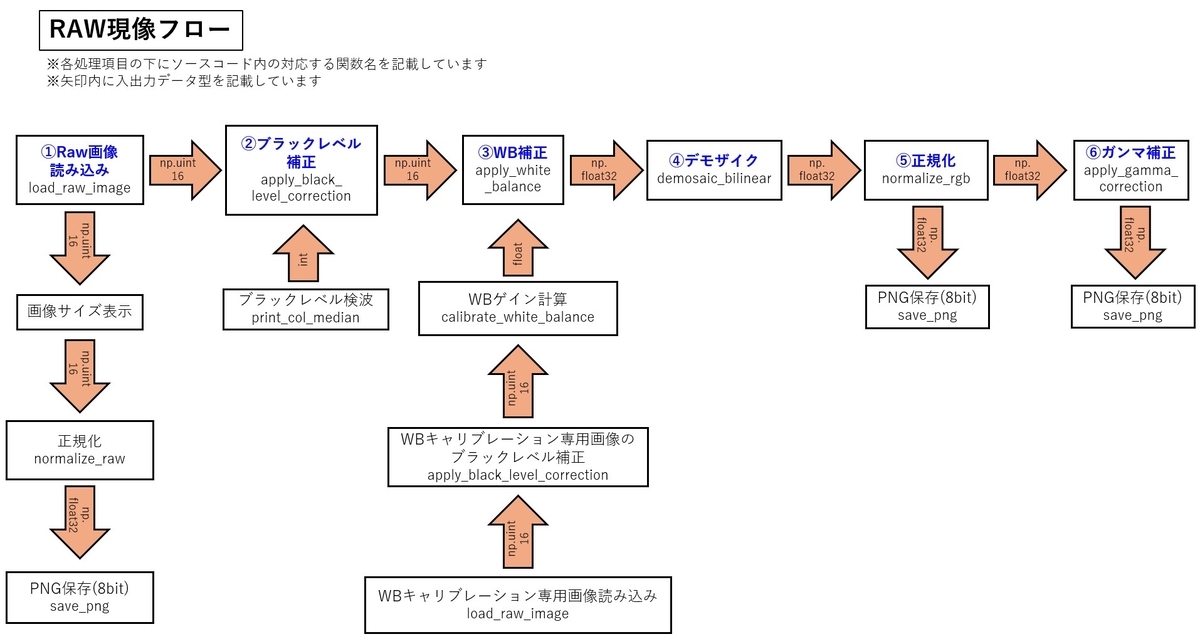

上のフローチャートは、今回作成したツールの処理全体を示しています。
現像対象のRAW画像に対して、次の処理を順番に行います。
① RAW画像の読み込み
② ブラックレベル補正
③ ホワイトバランス補正
④ デモザイク
⑤ 正規化
⑥ ガンマ補正
ホワイトバランス補正に使用するゲインは、別途用意したキャリブレーション画像の無彩色領域から計算します。
また、処理結果を確認できるように、RAW読み込み直後、デモザイク・正規化後、ガンマ補正後の画像を8bit PNGとして保存します。
フローチャートの各処理欄には対応する関数名を、矢印内には処理間で受け渡されるNumPy配列のデータ型を記載しています。
各処理の詳しい内容とソースコードについては、以降で説明します。
ソースコードの構成
今回のツールでは、RAW現像の各処理を機能ごとに別のPythonファイルへ分けています。toolsフォルダ内の各Pythonファイルが「モジュール」、その中に定義されている個別の処理が「関数」です。
各モジュールの役割は以下のとおりです。
・raw_reader.py
RAWファイルを読み込む
・print_col_median.py
先頭100列の画素値の中央値を表示する → ブラックレベル検波に使用します
・black_level.py
ブラックレベルを補正する
・white_balance_calibration.py
無彩色画像からホワイトバランスゲインを計算する
・white_balance.py
RAW画像にホワイトバランスゲインを適用する
・demosaic.py
ベイヤーRAW画像をRGB画像へ変換する
・normalization.py
RAW画像とRGB画像を0.0～1.0へ正規化する
・gamma.py
RGB画像にガンマ補正を適用する
・png_writer.py
処理結果を8bit PNGとして保存する
main.pyでは、これらのモジュールから必要な関数をインポートし、RAW現像の順番に呼び出しています。
ソースコード解説
RAW現像フローに沿って、ソースコードを解説します。
①RAW画像読み込み
個人的にこの画像読み込み部分が最初にして最大の山場でした...
メタデータがある場合はrawpyで画素数情報を読み取り簡単に2次元Numpy配列を作れるのですが、メタデータが無い場合は、自力で画素数情報を読みとり、配列を準備しなければいけません。
raw_reader.pyのload_raw_image関数を使ってRAW画像を読み込みます。
以下がraw_reader.pyのソースコードです。
from pathlib import Path import struct import numpy as np def load_raw_image(file_path: Path) -> np.ndarray: """バイナリファイルから16ビットRAW画像を読み込む。""" if not file_path.exists(): raise FileNotFoundError( f"RAW file not found: {file_path}" ) # 4バイトのヘッダーから画像サイズを読み込む。 with file_path.open("rb") as file: width = struct.unpack("<H", file.read(2))[0] height = struct.unpack("<H", file.read(2))[0] # 4バイトのヘッダーに続く16ビット画素データを読み込む。 raw = np.fromfile( file_path, dtype="<u2", offset=4, count=width * height, ) expected_pixels = width * height # 想定した画素数を読み込めたか確認する。 if raw.size != expected_pixels: raise ValueError( "Pixel count does not match. " f"Expected={expected_pixels}, loaded={raw.size}" ) # 1次元の画素配列を2次元画像へ変換する。 return raw.reshape(height, width)
今回使用したRAWファイルは、ヘッダー部に画素数情報が埋め込まれており、その後に画素データが入っています。
つまり、
先頭2バイト：画像幅
次の2バイト：画像高さ
5バイト目以降：1画素につき2バイトの画素データ
という構成。
※１画素の有効bit数は14bitです
画像幅と高さは、struct.unpack関数を使って読み込みます。「<H」の「<」はリトルエンディアン、「H」は2バイトの符号なし整数を表します。
画素データは、NumPyのfromfile関数を使って読み込みます。これでまず一次元配列ができます。
dtypeには「<u2」を指定しています。これは、リトルエンディアンで保存された2バイトの符号なし整数を意味します。
offset=4を指定することで、画像幅と高さが格納されている先頭4バイトを飛ばし、5バイト目から画素データを読み込みます。
読み込んだ画素データは1次元配列なので、reshape関数を使って高さ×幅の2次元画像へ変換します。
load_raw_image関数が返す画像のデータ型はuint16です。
main.pyを実行すると、読み込んだ画像の幅は9609画素, 高さ6444画素であることがターミナルに表示されます。
RAW画像読み込みの後、正規化、PNG保存(8bit)がmain.py上で実行されます。（これらの処理の詳細は後述）
②ブラックレベル補正

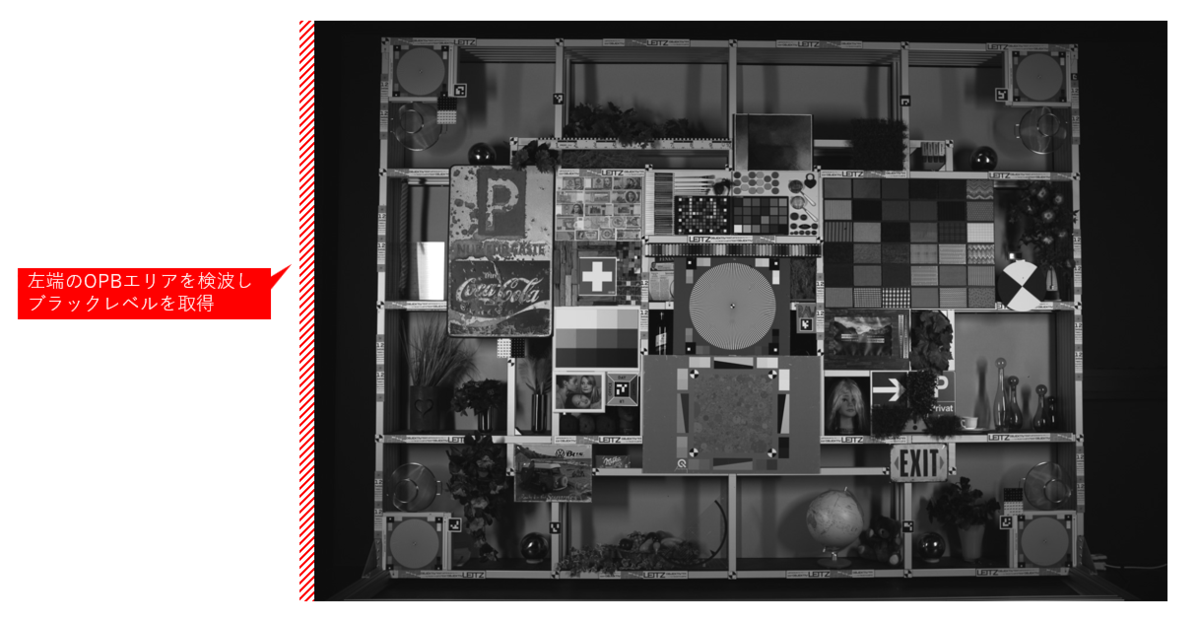

今回使用したRAW画像には左端にオプティカルブラック(OPB)が含まれているため、ざっくり先頭100列の画素値の中央値を確認します。
この処理には、print_col_median.pyのprint_col_median関数を使用します。
以下がprint_col_median.pyのソースコードです。
import numpy as np def print_col_median(image: np.ndarray) -> None: """先頭100列の画素値の中央値を表示する。""" col_median = np.median(image[:, :100], axis=0) print("\nMedian Pixel Values of the First 100 Columns") print("Column: Median") for column, value in enumerate(col_median): print(f"{column:4d}: {value:.1f}")
np.median関数のaxis=0は、行方向に画素値を集計し、各列の中央値を求める指定です。
※ノイズや欠陥画素による外れ値の影響を除くため、平均値ではなく中央値を使用しました。

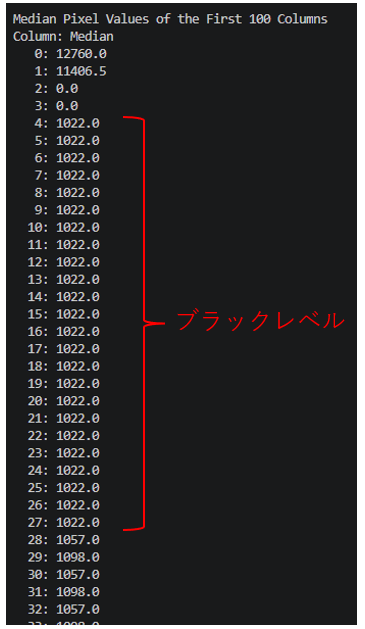

ターミナルに表示された中央値からブラックレベルを確認すると、1022DN@14bitのようです。こちらをブラックレベル補正に使用します。
実際の補正処理は、black_level.pyのapply_black_level_correction関数で行います。
補正では、すべての画素から一定のブラックレベルを減算します。(理想的には色毎にブラックレベルを検波・減算すべきですが今回は簡易ツールなので...)
以下がblack_level.pyのソースコードです。
import numpy as np def apply_black_level_correction( image: np.ndarray, black_level: int = 1022, ) -> np.ndarray: """ シンプルなブラックレベル補正を適用する。 すべての画素から一定のブラックレベルを引き、 負の値は0にクリップする。 引数 ---------- image : np.ndarray 2次元RAW画像。 black_level : int, 任意 すべての画素から引くブラックレベル。 デフォルトは1022。 戻り値 ------- np.ndarray ブラックレベル補正済みのRAW画像。 """ # uint16のアンダーフローを避けるため、符号付き整数へ変換する。 corrected = image.astype(np.int32) # ブラックレベルを引く。 corrected -= black_level # 負の値を0に丸める。 corrected = np.clip(corrected, 0, None) return corrected.astype(np.uint16)
uint16のまま減算すると、結果が負になった場合にアンダーフローが発生します。そのため、一度int32へ変換してからブラックレベルを引いています。
減算後に負となった画素値は、np.clip関数を使って0に収めます。最後に、画像のデータ型をuint16へ戻します。
③ホワイトバランス(WB)補正
ホワイトバランス(WB)補正は、次の2段階に分けて行います。
まず、キャリブレーション専用のRAW画像からWBゲイン(RゲインとBゲイン)を求めます。
次に、求めたゲインを現像対象のRAW画像へ適用します。
現像対象のRAW画像に飽和していない均一な無彩色領域（白い壁等）が含まれていれば、その領域からWBゲインを求めることも可能です。

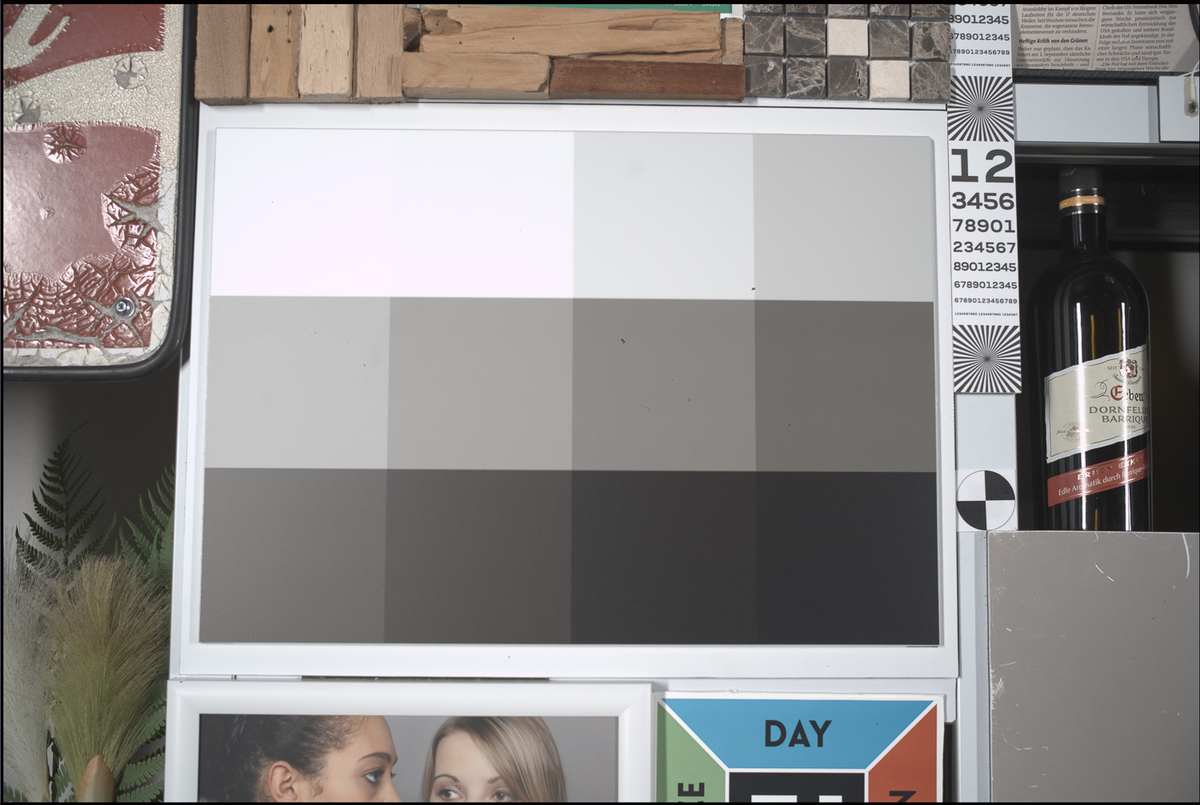

今回はこのような無彩色チャートを撮影した専用のキャリブレーション画像を別に用意しました。
キャリブレーション画像と現像対象画像で照明の種類や色温度が変わると、求めたWBゲインが適切でなくなるため、両方を同じ照明条件で撮影する必要があります。
キャリブレーション画像を読み込んだら、まずブラックレベル補正がmain.pyから実行されます。（ブラックレベル補正をしないと、後のWBゲインの計算結果がおかしくなります）
WBゲインの計算には、white_balance_calibration.pyのcalibrate_white_balance関数を使用します。
以下がwhite_balance_calibration.pyのソースコードです。
import matplotlib.pyplot as plt import numpy as np from matplotlib.widgets import RectangleSelector def calibrate_white_balance( image: np.ndarray, ) -> tuple[float, float]: """ 無彩色チャート画像からホワイトバランスゲインを求める。 処理内容 ---------- 1. マウスで無彩色領域をROI選択する。 2. ROIを4つのベイヤー位置に分ける。 3. 信号レベルが高い2位置をGとみなす。 4. 残り2位置のうち、高い方をB、低い方をRとみなす。 5. Gを1.0としてRとBのゲインを計算する。 前提 ---------- - imageはブラックレベル補正済み。 - 選択するROIは均一な無彩色領域。 - Gの信号レベルがR/Bより高い。 - Bの信号レベルがRより高い。 - GrとGbのゲインはどちらも1.0とする。 引数 ---------- image : np.ndarray ブラックレベル補正済みの2次元RAW画像。 戻り値 ------- tuple[float, float] RゲインとBゲイン。 """ if image.ndim != 2: raise ValueError("imageは2次元RAW画像である必要があります。") selected_roi = None def on_select(eclick, erelease) -> None: """マウスで選択したROIの座標を保存する。""" nonlocal selected_roi if ( eclick.xdata is None or eclick.ydata is None or erelease.xdata is None or erelease.ydata is None ): return x0 = int(min(eclick.xdata, erelease.xdata)) y0 = int(min(eclick.ydata, erelease.ydata)) x1 = int(max(eclick.xdata, erelease.xdata)) y1 = int(max(eclick.ydata, erelease.ydata)) selected_roi = (x0, y0, x1, y1) # キャリブレーション画像を表示する。 fig, ax = plt.subplots(figsize=(12, 8)) ax.imshow( image, cmap="gray", vmin=np.percentile(image, 1), vmax=np.percentile(image, 99), ) ax.set_title( "Select a neutral area and press Enter" ) ax.set_xlabel("Column") ax.set_ylabel("Row") selector = RectangleSelector( ax, on_select, button=[1], useblit=True, interactive=True, ) def on_key_press(event) -> None: """Enterキーが押されたら画像ウィンドウを閉じる。""" if event.key == "enter": plt.close(fig) # キーボード入力を監視する。 fig.canvas.mpl_connect("key_press_event", on_key_press) plt.tight_layout() plt.show() # ROI選択オブジェクトが途中で破棄されないように保持する。 _ = selector if selected_roi is None: raise RuntimeError("ROIが選択されていません。") x0, y0, x1, y1 = selected_roi if x1 - x0 < 2 or y1 - y0 < 2: raise ValueError("選択したROIが小さすぎます。") # 選択したROIを切り出す。 roi = image[y0:y1, x0:x1] # ROIを4つのベイヤー位置に分ける。 p00 = roi[0::2, 0::2] p01 = roi[0::2, 1::2] p10 = roi[1::2, 0::2] p11 = roi[1::2, 1::2] # 各ベイヤー位置の中央値を求める。 levels = { "00": float(np.median(p00)), "01": float(np.median(p01)), "10": float(np.median(p10)), "11": float(np.median(p11)), } # 信号レベルが高い順に並べる。 ordered_positions = sorted( levels, key=levels.get, reverse=True, ) # 上位2つをGとみなす。 green_positions = ordered_positions[:2] # 残り2つをR/B候補とする。 red_blue_positions = ordered_positions[2:] # Bの方がRより感度が高いと仮定する。 blue_position = max( red_blue_positions, key=levels.get, ) red_position = min( red_blue_positions, key=levels.get, ) # R/G/Bの代表値を取得する。 red_median = levels[red_position] green_median = ( levels[green_positions[0]] + levels[green_positions[1]] ) / 2.0 blue_median = levels[blue_position] if red_median <= 0 or blue_median <= 0: raise ValueError( "RまたはBの信号レベルが0以下です。" "別のROIを選択してください。" ) # Gを1.0としてホワイトバランスゲインを計算する。 red_gain = green_median / red_median blue_gain = green_median / blue_median print("\nWhite-balance gains:") print(f"R gain: {red_gain:.6f}") print("G gain: 1.000000") print(f"B gain: {blue_gain:.6f}") return red_gain, blue_gain
このプログラムは、結構苦労しました...
AIが無かったらこんなの正直自力だけでは書けないです。(笑)

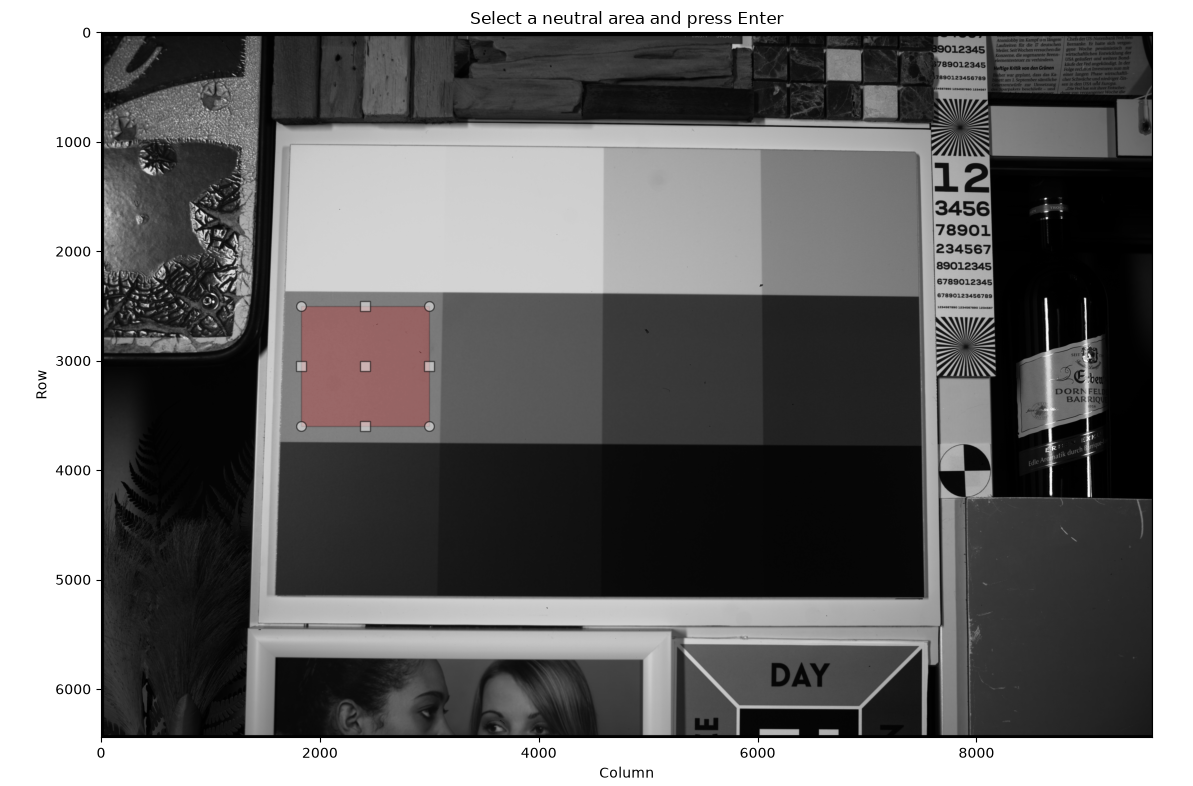

プログラムを実行すると、まずホワイトバランスキャリブレーション用の画像が表示されます。画像上で均一な無彩色領域をマウスで選択し、Enterキーを押して確定します。
選択した領域をベイヤー配列の4つの画素位置に分け、それぞれの画素値の中央値を計算します。
今回使用する画像では、無彩色領域の信号レベルが「G、B、R」の順に高くなることを利用しています。4つの信号レベルのうち、値が高い2つをGrとGb、残りのうち値が高い方をB、低い方をRとして判別します。
その後、GrとGbの平均値をGとし、RとBの信号レベルをGにそろえるためのWBゲインを計算します。
ターミナルにWBゲインの計算結果が表示されます。
今回6500Kの照明を使って撮影しましたが、下のような結果になりました。
次に、求めたWBゲインを現像対象のRAW画像へ適用します。この処理はwhite_balance.pyのapply_white_balance関数で行います。
以下がwhite_balance.pyのソースコードです。
import numpy as np def apply_white_balance( image: np.ndarray, red_gain: float, blue_gain: float, ) -> np.ndarray: """ RGGBベイヤーRAW画像にホワイトバランスゲインを適用する。 ベイヤーパターンは以下を前提とする。 R Gr Gb B 画像の左上画素 image[0, 0] はRとする。 Gのゲインは1.0固定とし、 R画素とB画素だけにゲインを掛ける。 引数 ---------- image : np.ndarray ブラックレベル補正済みの2次元RAW画像。 red_gain : float R画素に掛けるホワイトバランスゲイン。 blue_gain : float B画素に掛けるホワイトバランスゲイン。 戻り値 ------- np.ndarray ホワイトバランス補正済みのRAW画像。 """ if image.ndim != 2: raise ValueError( "imageは2次元RAW画像である必要があります。" ) # ゲインを掛けると小数が発生するため、 # float32へ変換してコピーを作る。 corrected = image.astype( np.float32, copy=True, ) # RGGBベイヤーパターン # # R Gr # Gb B # # GrとGbはゲイン1.0なので何もしない。 # R画素にRゲインを掛ける。 corrected[0::2, 0::2] *= red_gain # B画素にBゲインを掛ける。 corrected[1::2, 1::2] *= blue_gain return corrected
今回のベイヤーパターンは、左上から次のように並ぶRGGBです。
R Gr
Gb B
R画素にはRゲインを掛け、B画素にはBゲインを掛けます。Gr画素とGb画素のゲインは1.0としているため、値を変更しません。
ゲインを掛けると小数が発生するため、ホワイトバランス補正後の画像はfloat32になります。
④デモザイク
ベイヤーRAW画像では、各画素がR、G、Bのうち1色の情報しか持っていません。そこで、各画素に不足している色成分を周囲の画素から補間します。
今回のツールはあくまで簡易ツールなので、最もシンプルな方式である線形補間デモザイクを採用しています。つまり、周辺画素の平均値を使って値を補間しています。
こちらの処理はdemosaic.pyのdemosaic_bilinear関数を使います。
以下がdemosaic.pyのソースコードです。
import numpy as np def demosaic_bilinear(image: np.ndarray) -> np.ndarray: """ RGGB Bayer RAW画像を線形補間法でデモザイクする。 Bayerパターンは以下を前提とする。 R G G B 各画素で不足している色成分を、 周囲の同色画素の平均値で補間する。 Parameters ---------- image : np.ndarray ホワイトバランス補正済みの2次元Bayer RAW画像。 Returns ------- np.ndarray デモザイク後のRGB画像。 shapeは (height, width, 3)。 チャンネル順は R, G, B。 """ if image.ndim != 2: raise ValueError( "imageは2次元Bayer RAW画像である必要があります。" ) # 計算用にfloat32へ変換する。 raw = image.astype(np.float32) height, width = raw.shape # R, G, Bの3チャンネル画像を用意する。 rgb = np.zeros( (height, width, 3), dtype=np.float32, ) # -------------------------------------------------- # 元のBayer画素を各RGBチャンネルへ配置 # -------------------------------------------------- # R画素 rgb[0::2, 0::2, 0] = raw[0::2, 0::2] # G画素 rgb[0::2, 1::2, 1] = raw[0::2, 1::2] # G画素 rgb[1::2, 0::2, 1] = raw[1::2, 0::2] # B画素 rgb[1::2, 1::2, 2] = raw[1::2, 1::2] # -------------------------------------------------- # 画像端の処理を簡単にするため、 # 周囲を1画素分コピーして拡張する。 # -------------------------------------------------- padded = np.pad( raw, 1, mode="edge", ) # 元画像に対応する周辺画素を取得する。 up = padded[:-2, 1:-1] down = padded[2:, 1:-1] left = padded[1:-1, :-2] right = padded[1:-1, 2:] up_left = padded[:-2, :-2] up_right = padded[:-2, 2:] down_left = padded[2:, :-2] down_right = padded[2:, 2:] # -------------------------------------------------- # Gチャンネルを補間 # -------------------------------------------------- # R位置とB位置では、 # 上下左右4つのG画素を平均する。 green = ( up + down + left + right ) / 4.0 rgb[0::2, 0::2, 1] = green[0::2, 0::2] rgb[1::2, 1::2, 1] = green[1::2, 1::2] # -------------------------------------------------- # Rチャンネルを補間 # -------------------------------------------------- # G位置（Rと同じ行）では、 # 左右のR画素を平均する。 red_horizontal = ( left + right ) / 2.0 rgb[0::2, 1::2, 0] = red_horizontal[0::2, 1::2] # G位置（Rと同じ列）では、 # 上下のR画素を平均する。 red_vertical = ( up + down ) / 2.0 rgb[1::2, 0::2, 0] = red_vertical[1::2, 0::2] # B位置では、 # 斜め4方向のR画素を平均する。 red_diagonal = ( up_left + up_right + down_left + down_right ) / 4.0 rgb[1::2, 1::2, 0] = red_diagonal[1::2, 1::2] # -------------------------------------------------- # Bチャンネルを補間 # -------------------------------------------------- # G位置（Bと同じ列）では、 # 上下のB画素を平均する。 blue_vertical = ( up + down ) / 2.0 rgb[0::2, 1::2, 2] = blue_vertical[0::2, 1::2] # G位置（Bと同じ行）では、 # 左右のB画素を平均する。 blue_horizontal = ( left + right ) / 2.0 rgb[1::2, 0::2, 2] = blue_horizontal[1::2, 0::2] # R位置では、 # 斜め4方向のB画素を平均する。 blue_diagonal = ( up_left + up_right + down_left + down_right ) / 4.0 rgb[0::2, 0::2, 2] = blue_diagonal[0::2, 0::2] return rgb
最初に、R、G、Bの3チャンネルを持つ空の配列を作り、元のベイヤー画素を対応するチャンネルへ配置します。
その後、Gチャンネル、Rチャンネル、Bチャンネルの不足している値を、上下左右または斜め方向にある画素の平均値から求めます。
入力は高さ×幅の2次元配列ですが、デモザイク後は高さ×幅×3のRGB配列になります。出力のデータ型はfloat32です。
⑤正規化
デモザイク後のRGB画像は、そのままではガンマ補正に適した範囲になっていません。そこで、normalization.pyのnormalize_rgb関数を使い、画素値を0.0～1.0の範囲へ正規化します。
以下がnormalization.pyのソースコードです。
import numpy as np def normalize_raw( image: np.ndarray, percentile: float = 99.0, ) -> np.ndarray: """2次元RAW画像を0.0～1.0の範囲へ正規化する。""" if image.ndim != 2: raise ValueError( "imageは2次元RAW画像である必要があります。" ) if not 0.0 < percentile <= 100.0: raise ValueError( "percentileは0より大きく100以下である必要があります。" ) # 入力画像そのものは変更しない。 normalized = image.astype( np.float32, copy=False, ) # 指定したパーセンタイル値を正規化の基準にする。 # 例えば99.0の場合、画素値の99%がこの値以下になる。 maximum = float( np.percentile( normalized, percentile, ) ) if maximum <= 0: raise ValueError( "正規化に使用できる画素値がありません。" ) normalized = normalized / maximum # 基準値を超えた画素を1.0に収める。 normalized = np.clip( normalized, 0.0, 1.0, ) return normalized def normalize_rgb( image: np.ndarray, percentile: float = 99.0, ) -> np.ndarray: """RGB画像を0.0～1.0の範囲へ正規化する。""" if image.ndim != 3 or image.shape[2] != 3: raise ValueError( "imageはshape=(height, width, 3)のRGB画像である必要があります。" ) if not 0.0 < percentile <= 100.0: raise ValueError( "percentileは0より大きく100以下である必要があります。" ) # 入力画像そのものは変更しない。 normalized = image.astype( np.float32, copy=False, ) # 指定したパーセンタイル値を基準にする。 maximum = float( np.percentile( normalized, percentile, ) ) if maximum <= 0: raise ValueError( "正規化に使用できる画素値がありません。" ) normalized = normalized / maximum # 基準値を超えた画素を1.0に収める。 normalized = np.clip( normalized, 0.0, 1.0, ) return normalized
このモジュールには、2次元RAW画像用のnormalize_raw関数と、3チャンネルRGB画像用のnormalize_rgb関数があります。
今回の正規化では、画像内の最大値ではなく99パーセンタイル値を基準にしています。最大値を基準にすると、ごく少数の極端に明るい画素によって画像全体が暗くなる場合があります。99パーセンタイル値を使うことで、この影響を抑えています。
画素値を基準値で割ったあと、0.0未満を0.0、1.0を超えた値を1.0に収めます。
正規化後の画像データ型はfloat32です。
正規化の後、PNG保存(8bit)がmain.py上で実行されます。
⑥ガンマ補正
デモザイク後のRGB画像は、画素値と光の強さがほぼ比例する線形画像です。そのまま表示すると、中間調が暗く見えます。
そこで、画素値を「1÷ガンマ値」乗し、表示しやすい明るさへ変換します。
正規化後のRGB画像に、gamma.pyのapply_gamma_correction関数を使ってガンマ補正を適用します。
以下がgamma.pyのソースコードです。
import numpy as np def apply_gamma_correction( image: np.ndarray, gamma: float = 2.2, ) -> np.ndarray: """0.0～1.0の線形RGB画像にガンマ補正を適用する。""" if image.ndim != 3 or image.shape[2] != 3: raise ValueError( "imageはshape=(height, width, 3)のRGB画像である必要があります。" ) if gamma <= 0: raise ValueError( "gammaは0より大きい必要があります。" ) # 入力画像そのものは変更しない。 corrected = image.astype( np.float32, copy=False, ) # 線形データを表示用の明るさへ変換する。 corrected = corrected ** (1.0 / gamma) return corrected
今回のガンマ値は2.2です。
ガンマ補正の中心となる処理は、次の計算です。
corrected = corrected ** (1.0 / gamma)
入力画像と出力画像は、どちらも0.0～1.0の範囲を持つfloat32のRGB画像です。
ガンマ補正の後、PNG保存(8bit)がmain.py上で実行されます。
8bitPNG保存
各処理段階の画像は、png_writer.pyのsave_png関数を使って8bit PNGとして保存します。
以下がpng_writer.pyのソースコードです。
from pathlib import Path import numpy as np from PIL import Image def save_png( image: np.ndarray, file_path: Path, ) -> None: """0.0～1.0の画像を8bit PNGとして保存する。""" if image.ndim == 2: mode = "L" elif image.ndim == 3 and image.shape[2] == 3: mode = "RGB" else: raise ValueError( "imageは2次元画像またはRGB画像である必要があります。" ) image_uint8 = np.rint( np.clip(image, 0.0, 1.0) * 255.0 ).astype(np.uint8) Image.fromarray( image_uint8, mode=mode, ).save(file_path)
save_png関数は、入力画像が2次元画像かRGB画像かを判定します。2次元画像の場合はグレースケール、3チャンネル画像の場合はRGBとして保存します。
入力画像の画素値は0.0～1.0なので、255を掛けて0～255へ変換します。
その後、四捨五入してuint8へ変換し、Pillowを使ってPNGファイルとして保存します。
今回のツールでは、次の3枚をoutputフォルダへ保存します。

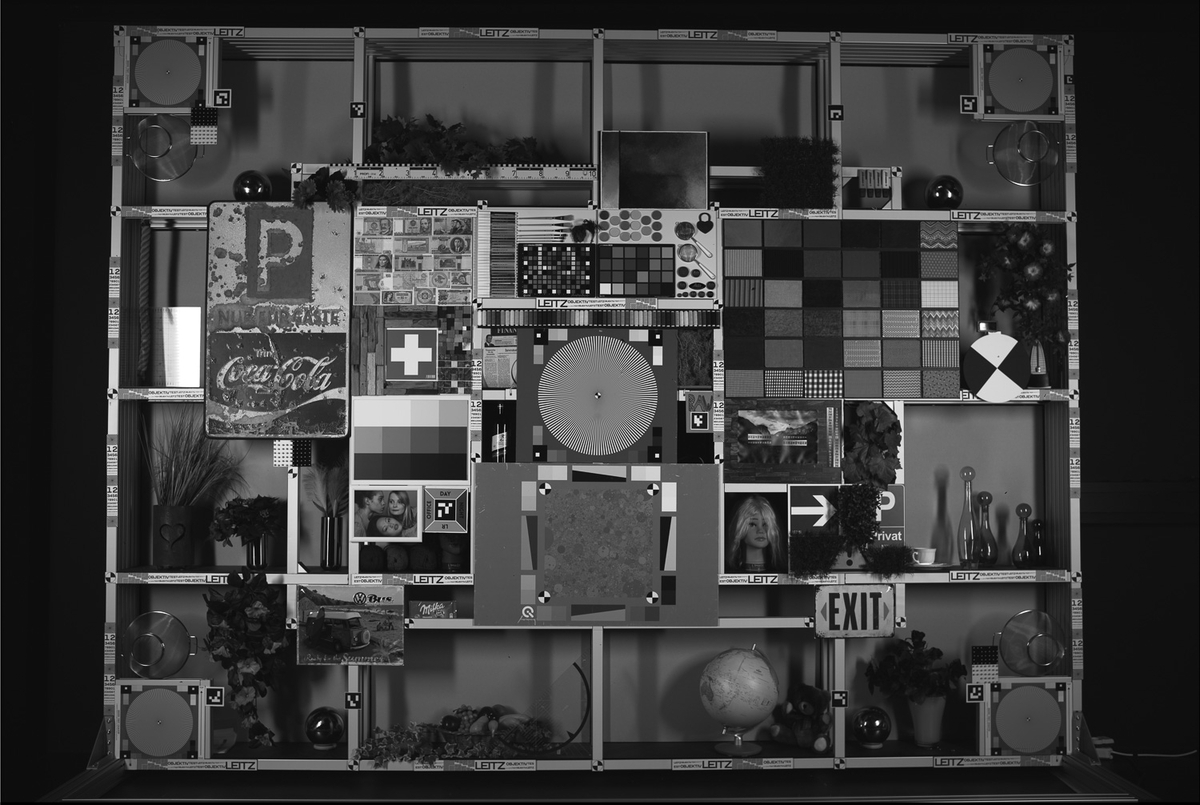

RAW画像を読み込み、表示用に正規化した画像です。
ブラックレベル補正、ホワイトバランス補正、デモザイク、正規化まで行った画像です。
正規化後のRGB画像にガンマ補正を適用した最終画像です。
main.pyで各処理をつなぐ
最後に、これまで説明した各関数をmain.pyで順番に呼び出します。
以下がmain.pyのソースコードです。
from pathlib import Path from tools.raw_reader import load_raw_image from tools.normalization import (normalize_raw, normalize_rgb) from tools.print_col_median import print_col_median from tools.black_level import apply_black_level_correction from tools.white_balance_calibration import calibrate_white_balance from tools.white_balance import apply_white_balance from tools.demosaic import demosaic_bilinear from tools.gamma import apply_gamma_correction from tools.png_writer import save_png PROJECT_DIR = Path(__file__).parent # 実際に現像したい画像 RAW_FILE = PROJECT_DIR / "input" / "sample_raw.bin" # ホワイトバランスキャリブレーション専用画像 CALIBRATION_FILE = PROJECT_DIR / "input" / "white_balance_calibration_raw.bin" # 現像結果のPNG画像を保存するフォルダ OUTPUT_DIR = PROJECT_DIR / "output" def main() -> None: """シンプルなRAW現像パイプラインを実行する。""" # -------------------------------------------------- # RAW画像読み込み # -------------------------------------------------- image = load_raw_image(RAW_FILE) height, width = image.shape print(f"width={width}, height={height}") normalized_raw_image = normalize_raw(image) save_png( normalized_raw_image, OUTPUT_DIR / "raw.png" ) # -------------------------------------------------- # ブラックレベル補正 # -------------------------------------------------- # 先頭100列の中央値を表示し、ブラックレベルの値を読み取る。 print_col_median(image) # 現像対象画像をブラックレベル補正する。 image = apply_black_level_correction(image) # -------------------------------------------------- # ホワイトバランス # -------------------------------------------------- calibration_image = load_raw_image(CALIBRATION_FILE) # キャリブレーション画像をブラックレベル補正する。 calibration_image = apply_black_level_correction(calibration_image) # 無彩色ROIからR/Bゲインを求める。 red_gain, blue_gain = calibrate_white_balance( calibration_image ) # キャリブレーションで求めたWBゲインを適用する。 # 画像全体はRGGBで始まる前提。 image = apply_white_balance( image, red_gain, blue_gain, ) # -------------------------------------------------- # 線形補間デモザイク # -------------------------------------------------- rgb_image = demosaic_bilinear(image) # -------------------------------------------------- # RGB画像を0.0～1.0へ正規化 # -------------------------------------------------- normalized_rgb_image = normalize_rgb( rgb_image ) save_png( normalized_rgb_image, OUTPUT_DIR / "demosaic.png", ) # -------------------------------------------------- # ガンマ補正 # -------------------------------------------------- gamma_rgb_image = apply_gamma_correction( normalized_rgb_image ) save_png( gamma_rgb_image, OUTPUT_DIR / "gamma.png", ) if __name__ == "__main__": main()
main.pyでは、toolsフォルダ内の各モジュールから必要な関数をインポートしています。
最初に、現像対象のRAWファイル、ホワイトバランスキャリブレーション用のRAWファイル、PNG画像の出力先を指定します。
その後、次の順番でRAW現像を行います。
① RAW画像の読み込み
② ブラックレベル補正
③ ホワイトバランス補正
④ デモザイク
⑤ 正規化
⑥ ガンマ補正
各処理を別のモジュールへ分割し、main.pyでは処理の順番だけを記述することで、RAW現像全体の流れを確認しやすい構成にしています。
おわりに
今回のツールを作成するにあたり、大泉宗徳氏の『PythonとColabでできる ゼロから作るRAW現像』を参考にさせていただきました。RAW現像の仕組みが分かりやすく解説されており、大きな助けとなりました。
そして、開発を一緒に進めてくれたOpenAIのCodex氏(笑)。コードの作成や修正、エラー原因の調査など、さまざまな場面で支えてもらいました。うん、君がいなかったらきっと僕は途中で挫折していたよ...
この場を借りて、両名に心より感謝申し上げます。
